1. Tujuan [KEMBALI]

memahami materi
mengetahi prinsip kerja BJT Amplifier

2. Komponen [KEMBALI]

BJT (Biopolar Junction Transistor)

Fungsi BJT adalah untuk memperkuat Arus. BJT untuk digunakan sebagai penguat atau sakelar, memberi penerapan yang luas dalam peralatan elektronik, termasuk komputer, televisi, telepon seluler, penguat audio, kontrol industri, dan pemancar radio.

Kapasitor

Kapasitor adalah komponen elektronika yang mempunyai kemampuan menyimpan elektron-elektron selama waktu yang tertentu atau komponen elektronika yang digunakan untuk menyimpan muatan listrik yang terdiri dari dua konduktor dan di pisahkan oleh bahan penyekat (bahan dielektrik) tiap konduktor di sebut keping.

Resistor

Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebangding dengan arus yang melewatinya

Sumber Tegangan AC

Sumber teganga bolak-balik seperti dari PLN (Perusahaan Listrik Negara)

3. Teori [KEMBALI]

Pada frekuensi menengah reaktansi dari kapasitor-kapasitor blocking, coupling dan bypass diabaikan terhadap tahanan luar.

dimana,

Demikian juga untuk frekuensi tinggi.

Pada frekuensi tinggi akan menghasilkan kapasitor junction yaitu C_л dan C_µ serta resistansi r_x untuk transistor bipolar seperti terlihat pada gambar 185.

Gambar (i)

Kapasitor-kapasitor dan resistansi yang mucul akibat frekuensi tinggi

dimana, jw = s, sehingga;

Common Emitter Amplifier

Adapun rangkaian dan rangkaian ekivalen hybrid л CE Amp. adalah seperti gambar ii.

Gambar (ii). Rangkaian dan rangkaian ekivalen hybrid л CE Amp

dimana,

Untuk mencari Vo maka rangkaian ekivalen disederhanakan lebih dahulu dengan metoda thevenin, seperti gambar (iii)

Gambar (iii) Rangkaian dan rangkaian ekivalen hybrid л CE Amp

dimana,

Persamaan di node 1;

Persamaan di node 2;

Dari kedua persamaan, V dapat dieliminir menjadi V= ...Vo → V_th= .....Vo

dimana,

dari V_th dengan Vs, maka

dimana

Sehingga,

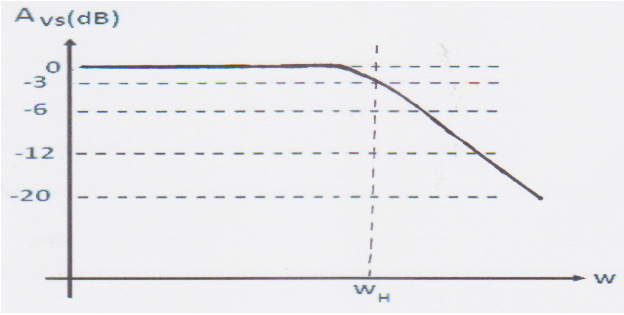

Adapun respon frekuensi tinggi dapat dilihat pada gambar (iv)

Gambar (vi) Diagram bode respon frekuensi tinggi Avs vs w

dimana;

W_T adalah gain bandwidth product

Common Collector Amplifier

Adapun rangkaian dan rangkaian ekivalen hybrid л CC Amp. adalah seperti gambar (v)

Gambar(v) Rangkaian dan rangkaian ekivalen hybrid л CC Amp

Didapat dari persamaan rumus:

4. Prinsip Kerja [KEMBALI]

Sebagai gambaran dan ilustrasi kerja transistor BJT, misalkan pada transistor npn. Ketika base dihubungkan dengan catu tegangan positif dan emiter dicatu dengan tegangan negatif maka daerah depletion BE akan menyempit. Pencatuan ini akan mengurangi tegangan barrier internal sehingga muatan mayoritas (tipe n) mampu untuk melewati daerah sambungan pn yang ada. Beberapa hole dan elektron akan mengalami rekombinasi di daerah sambungan sehingga arus mengalir melalui device dibawa oleh hole pada base(daerah tipe-p) dan elektron pada emiter (daerah tipe-n ). Karena derajat doping pada emiter (daerah tipe n) lebih besar daripada base (daerah tipe p), arus maju akan dibawa lebih banyak oleh elektron. Aliran dari muatan minoritas akan mampu melewati sambungan pn sebagai kondisi reverse bias tetapi pada skala yang kecil sehingga arus yang timbul pun sangat kecil dan dapat diabaikan.
