Percobaan 1 Kondisi 1
Buatlah sebuah rangkaian lengkap yang memuat 2 gerbang AND dengan 3 input dan 4 input, kemudian gerbang OR dengan 2 dan 4 input,kemudian 1 gerbang XOR dan 2 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 3 saklar SPDT.

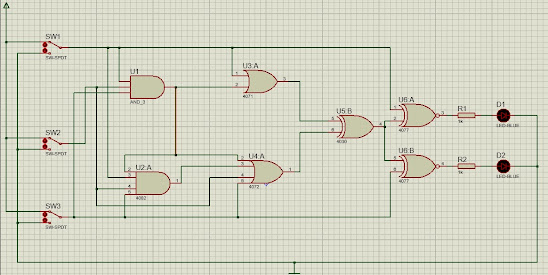

2. Gambar Rangkaian Simulasi [Kembali]
3. Video Simulasi [Kembali]
4. Prinsip Kerja Rangkaian [Kembali]
Prinsip kerja pada gerbang logika AND yaitu prinsip perkalian, dimana outputnya akan berlogika satu ketika semua input bernilai 1. Pada gerbang OR (prinsip penjumlahan) akan berlogika 0 ketika semua input bernilai nol, dan berlogika 1 ketika ada satu atau lebih input berlogika 1. Pada gerbang XOR akan berlogika 1 ketika nilai penjumlahan dari kedua input ganjil dan akan berlogika 0 ketika nilai dari kedua input genap. Pada gerbang XNOR akan berlogika 1 ketika nilai dari input genap dan akan berlogika 0 ketika nilai input ganjil.
Saat ketika semua saklar terhubung ke Vcc, output gerbang AND pertama dan kedua akan berlogika 1 karena semua inputan di masing kaki input yang berlogika 1. Kemudian output kedua gerbang OR akan berlogika 1 karena semua inputan di masing kaki input yang berlogika 1. Selanjutnya output gerbang XOR akan berlogika 0 sebab kedua inputan berlogika 1 dan output kedua gerbang XNOR akan berlogika 0 dikarenakan kedua inputnya 1 dan 0 dimana hasil penjumlahannya memiliki nilai yang ganjil, sehingga tidak ada arus mengalir ke LED dan sehingga LED tidak akan menyala.
